BILDEN

Das Einmaleins der Skizze

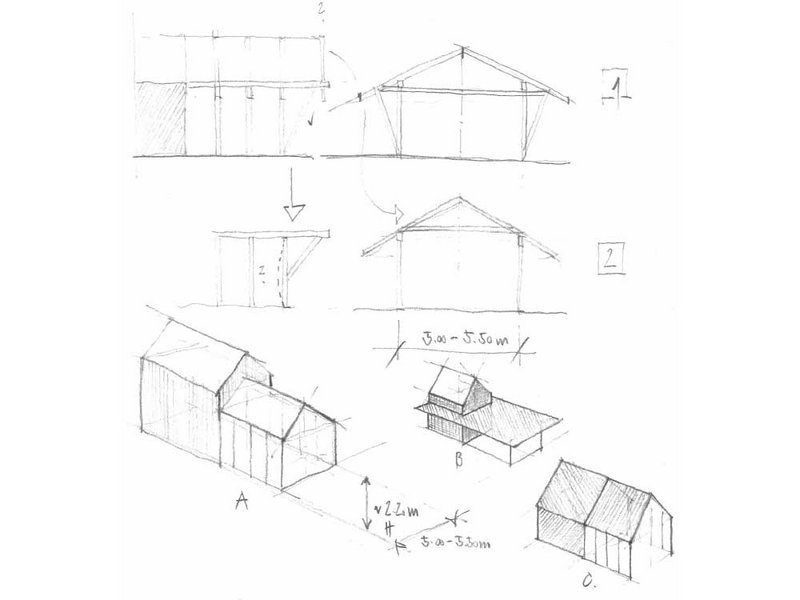

Was Zimmerleute konstruieren und bauen, beginnt meist mit einer Skizze. Darum: Bleistift spitzen und loszeichnen. Skizzieren hilft beim Denken und mit einer Zeichnung vor Augen lässt sich besser über ein Thema sprechen.

Text Sue Lüthi Zeichnungen Peter Isler, Lehrperson GBW



Jeder Zimmermann, jede Zimmerin hat in der Hosentasche einen Bleistift und einen Meter. Geht’s zu einer Massaufnahme, gehört ein Block dazu. Natürlich hilft auch ein Foto. Spontan dient auch ein Sperrholzplättli als Grundlage. Ein Farb- oder Filzstift ist auch ein nützlicher Begleiter, er macht eine Skizze lebendiger. Mit dem Skizzieren überlegt sich der Handwerker, die Handwerkerin die Konstruktion. Genau hinschauen ist wichtig, die Einzelteile erfassen, die Proportionen abschätzen oder sogar messen. Sich überlegen: Was kommt zuerst? Wie sind die Teile befestigt?


Den guten Strich üben

Das Erfassen von etwas Räumlichem und das Festhalten auf Papier sind eine hohe Schule. Fotografie und Computertechnik können dies perfekt, doch nichts kann eine gute schnelle Handskizze ersetzen. Schönes Zeichnen und ein guter Strich wollen erlernt sein. In der Berufsschule steht Skizzieren auf dem Programm. Die Unterlagen dazu findet man im Grundbildungsordner 2 «Werkplanung/Projekte», Kapitel 12, Skizzieren.

Der Start auf dem weissen Blatt

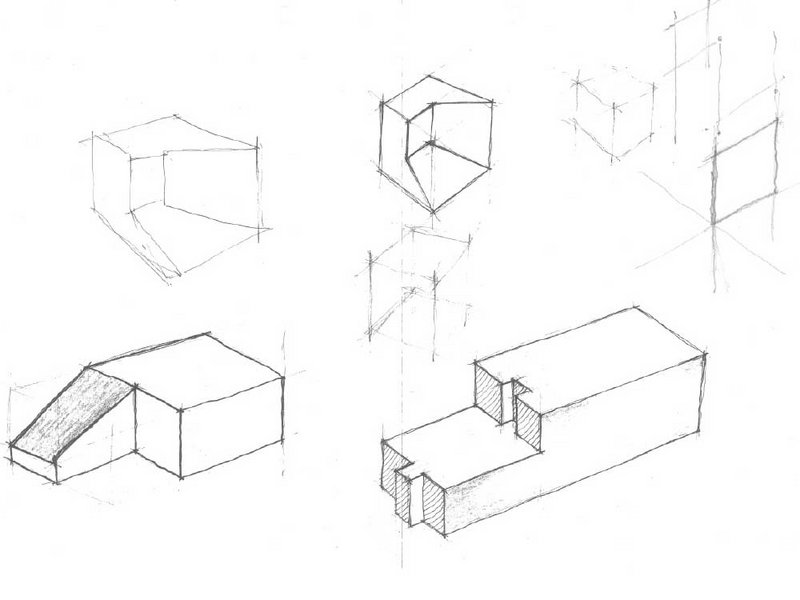

Was soll gezeichnet werden? Die Zeichnerin, der Zeichner schafft sich eine Gesamtform und platziert diese grosszügig auf dem Blatt. Am besten eignet sich weisses Papier, aber auch ein Häuschenpapier ist nicht falsch. Soll noch mehr auf die Seite? Oder braucht es Platz für Masslinien rundherum? Für Perspektiven oder organische Formen sind Hilfslinien oder ein Raster ratsam. Mit dem Bleistift können feinere und stärkere Linien erzeugt werden, dies braucht etwas Training.

Proportionen abschätzen

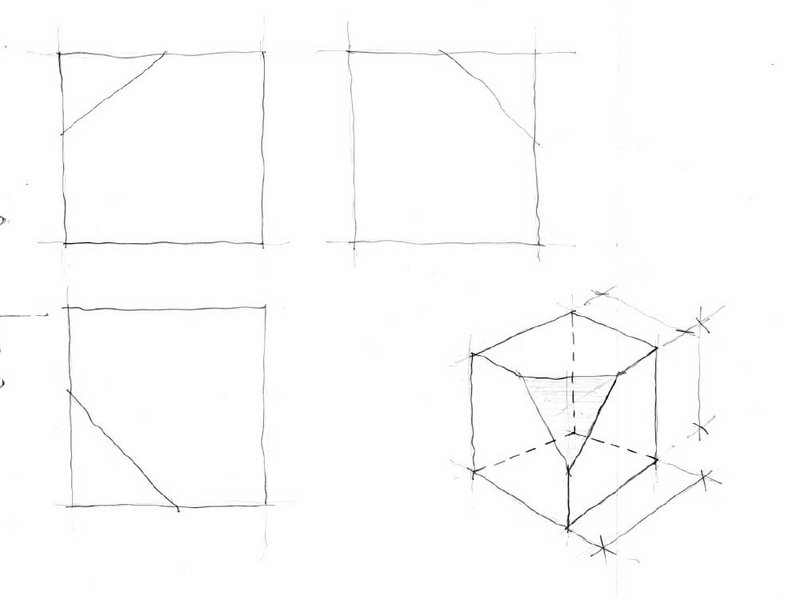

Hilfreich ist, ein fiktives Raster über das Objekt zu legen: So wird zum Beispiel schnell klar: «Aha, das sind drei Drittel in der Höhe und zwei in der Breite.» Farben oder Schraffuren bringen Klarheit: Zum Beispiel können die Vorgaben schwarz und Überlegungen farbig hervorgehoben werden. Es braucht etwas Mut, mit dem Bleistift zu denken, etwas zu entwickeln. Das ist der Vorteil einer Skizze. Alles ist möglich und erlaubt. Zudem ist weniger mehr, denn im Alltag auf dem Bau haben die meisten sowieso nur einen Bleistift und Papier dabei.







Tipps fürs Skizzieren

  • Weichen Bleistift oder Minenbleistift mit Mine HB
  • Weisses Papier und eine weiche Unterlage sind von Vorteil
  • Proportionen des Objekts anschauen (z. B. doppelt so lang wie breit, dreimal so hoch)
  • Betrachtungsort wählen: Perspektive, Seitenansicht, von oben?
  • Das Objekt als Gesamtform erfassen und diese auf dem Blatt platzieren
  • Vom Grossen, Gesamten ins kleine Detail arbeiten
  • Die Konstruktionen folgerichtig aufzeichnen, der Logik des Bauablaufs folgen
  • Grosszügig sein, nicht im Briefmarkenformat zeichnen
  • Farben einsetzen, mit Farbstift oder Filzstift Bauteile hervorheben
  • Den guten Strich üben
  • Bleistift locker halten, entspannt übers Papier fahren
